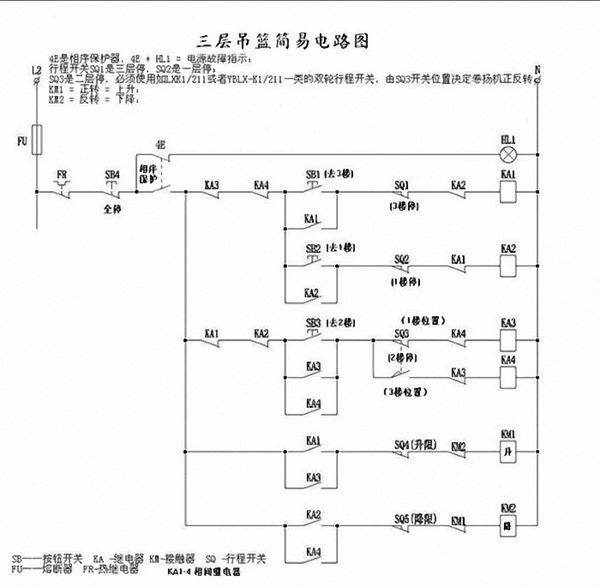

升降机开关接线图

升降机开关接线图是指用电路元件符号表示电路连接的图。电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。由电路图可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。在设计电路中，工程师可从容在纸上或电脑上进行，确认完善后再进行实际安装。

由电路图连接实物图

1、如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成；

2、如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；

3、应该注意：

a、导线必须接在元件的两个接线柱上，

b、不能形成交叉线不得已绕道连接

C、严格按照电路图中各元件的顺序连接实物图。

由实物图画出对应的电路图

1、如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成；

2、如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出[3] 。

3.画好电路图应注意的事项:

A必须用电路符号表示元件，不能用实物图形
